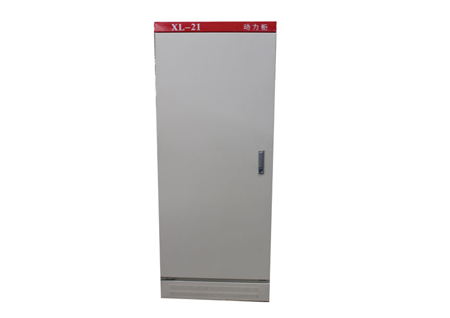

XL-21動力配電柜

詳細說明

1、概述：

XL型低壓動力配電箱符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》，國標GB7251-1997《低壓開關設備和控制設備裝置》。適用于發電廠、變電站、大型建筑、樓宇等電力用戶。適用于交流50Hz、額定電壓500V及以下，作為動力控制及配電使用。XL-21系戶內裝置，靠墻安裝，屏前檢修。箱體具有良好的防塵特性，適合于化工廠和有灰塵場所使用。

2、產品特點：

XL型動力配電箱系封閉防塵式，外殼用鋼板彎制而成，刀熔組合開關操作手柄安裝在箱前右柱上部，可以作為切換電源之用，配電箱前面裝有一只電壓表，指示匯流排母線的電壓，配電箱前面有門，門打開后，配電箱內部設備敞露，便于檢修維護。

XL型動力配電箱均采用新型電器組件，具有結構緊湊，檢修方便，線路方案可以靈活組保等特點，配電箱除裝有空氣斷路器和熔斷器作為短路保護功能，還具有過壓、欠壓、缺相告警功能，箱前門可裝指示電表，操作按鈕和指示燈。

3、工作條件：

3.1 海拔高度不超過2000米；3.2 周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-5℃；

3.3 大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，如：+20℃時為90%；

3.4 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所；

3.5 安裝時，與垂直面傾斜不超過5°；

3.6 本產品適合以下溫度運輸、儲存：-25℃--+55℃。在短時間內（不超過24小時）不超過+65℃；            3.7如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠提出，協商解決。

　　4.主要技術參數

　　額定工作電壓:AC:380V/220V

　　額定絕緣電壓:AC:660V

　　額定電流和短時間耐受電流能力160A-6A/6kA

　　外殼防護等級:IP2XC
