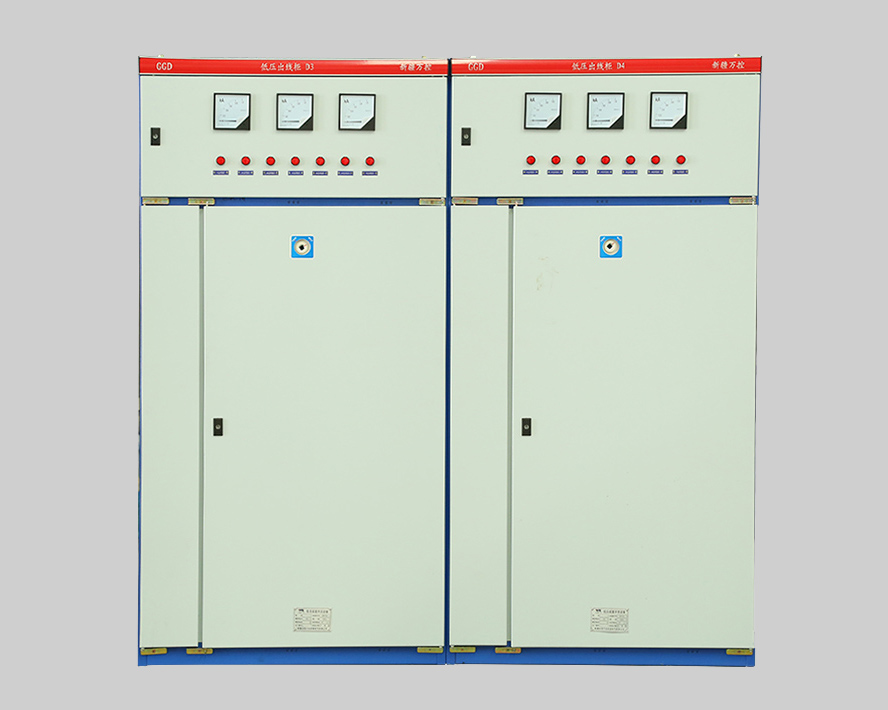

GGD 型交流低壓配電柜

GGD低壓開關柜

一、用途

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。

GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251.1《低壓成套開關設備》等標準。

二、使用條件

1、周圍空氣溫度不高于＋40℃，不低于－5℃。24h內的平均溫度不得高于＋35℃。

2、戶內安裝使用，使用地點的海拔高度不得超過2000m。

3、周圍空氣相對濕度在高溫度為40℃時不超過50%，在較低溫度時允許有較大的相對濕度（例如＋20℃時為90%）考慮到由于溫度的變化可能會偶然產生凝露的影響。

4、設備安裝時與垂直面的傾斜度不超過5度。

5、設備應安裝在不劇烈震動和撞擊的地方，以及不足使電器元件受到腐蝕的場所。

三、主要技術參數

額定絕緣電壓：690V

額定工作電壓：380V

主母線大工作電流：5500A（IP00）4700A（IP30）

主母線短時（1s）耐受電流（有效值）：100kA

主母線短時峰值電流（大值）：250kA

配電母線（垂直母線）大工作電流：1000A

配電母線（垂直母線）短時峰值電流（大值）：90kA

四、開關柜的結構特點

l  裝置的主構架采用8MF型鋼或C型材，構架采用拼裝和部分焊接兩種結構形式，主構架上均有安裝模數E=20MM。

l  裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。

l  裝置柜體的尺寸系列如表

高	2200
寬	400		600		800			1000
深	800	1000	800	1000	600	800	1000	600	800	1000

裝置的功能能滿足自動化用戶與計算機接口的需要。

考慮到干式變壓器作用的普通性安全性和油浸變壓器的經濟性，裝置既可方便與干式變壓器組盛開個組列，也可以與油浸變壓器低壓母線方便邊接。

以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

裝置按三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。

柜體的防護等級為IP30、IP040，可以按用戶需要選用。
