預裝地埋式變電站

一、概述

     中國的城市建設正在步入旨在改善街景市貌的都市美容階段，先進城市陸續推出的步行商業街、休閑中心和精品區域可以說己接近國際水準，對箱式變電站占道的整治和景觀要求日益趨商。

     預裝地下式箱變是我公司倡導綠色電力，優化城市環境的觀念下，學習國外先進技術，融入現代城市生態設計理念，逐步將變壓器埋入地下安裝。

     地埋式變壓器，又稱地下式變壓器，國內把這種將變壓器、高壓負荷開關、熔斷器等放置干油箱中的緊湊型變電設備稱為地下式組合變壓器。它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。適用于城市住宅小區、工業園區、城市交通主干道等城市配電網中。采用地下式變壓器可以節約城市配電設施的占地面積，提高城市土地利用率。但是，孤立的地下式變壓器沒有解決低壓配置的問題，所以在國內的推廣受到很大的影響。

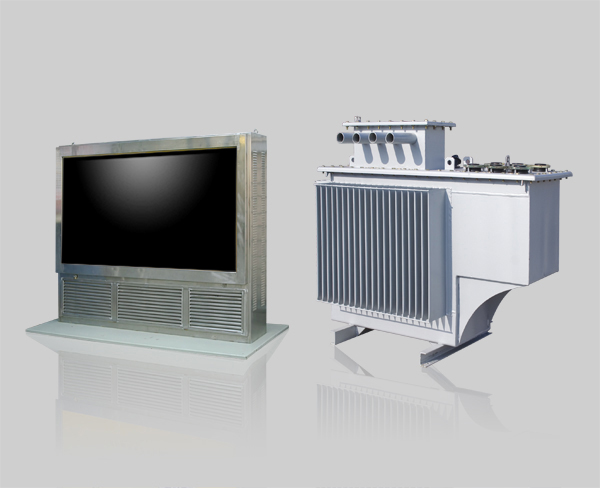

     鑫川電以先進的技術，精心打造出新一代的地下配電設備—預裝地下式箱變。本產品由地下式組合變壓器、戶外低壓柜、燈箱式低壓保護外殼和預制式地下組合變壓器基礎組成，是在工廠預先裝配完成的地下變配電成套設備，亦可根據用戶需求增加燈箱式電纜分支箱和燈箱式高壓計量，為10kV配電提供完善的解決方案。提供的預裝地下式箱變為城市電網入地改造提供了全新的可靠的技術裝備，在環境限制中，用地、用房較緊張的地區電網改造有利條件。主要用于取代傳統土建形式變電站、歐式箱變、美式箱變，實現變電、配電功能的新型電力產品。

     二、使用條件及環境

       1、海拔高度：不超過1000M.

       2、環境溫度：高氣溫：+40℃；低氣溫：-45℃：高月平均溫度：+30℃：高年平均溫度：+20℃；

     3、安裝環境：無爆炸性、腐蝕性液體、氣體和粉塵，安裝場所無劇烈震動沖擊，允許在一定時段內部分

或全部浸沒在水中運行。

     4、地震引發的地面加速度Ag；水平方向低于3m/s；垂直方向低于1.5m/s。

     5、電源電壓的波形：近似于正弦波。

     6、三相電源對稱性：對于三相地下式變壓器，三相電源電壓應大致對稱。

     三、產品特點

     1、地下式箱變具備離腐蝕、防水、溫升低、噪音小、安裝方便、免維護等特點；是一種典型的節能產品。

     2、油箱采用低合金結構鋼制造，其綜合力學性能、焊接性能及低溫韌性等性能都非常良好，箱體采用熱噴鋅技術再輔以噴塑處理，耐腐蝕能力強。

     3、采用全密封結構，高、低壓端子的裸露部分通過進口密封防水材料與環境隔離。本地埋變安裝時置于地坑之中，當地坑浸水乃至淹沒地埋變時，仍可安全運行，可抵御洪澇災害，能有效提高供電系統的可靠性。

     4、采用了獨特的散熱片結構，保證了散熱片的散熱能力和防銹能力。

     5、低壓柜的保護外殼采用戶外燈箱式保護外殼，燈箱式外殼的兩面可安裝全天侯廣告板，采用體積小，綠色節能的LED發光組件。

     6、地下式變壓器基礎為預裝式結構，可根據客戶要求靈活采用不同的材料進行預制。
