附注:

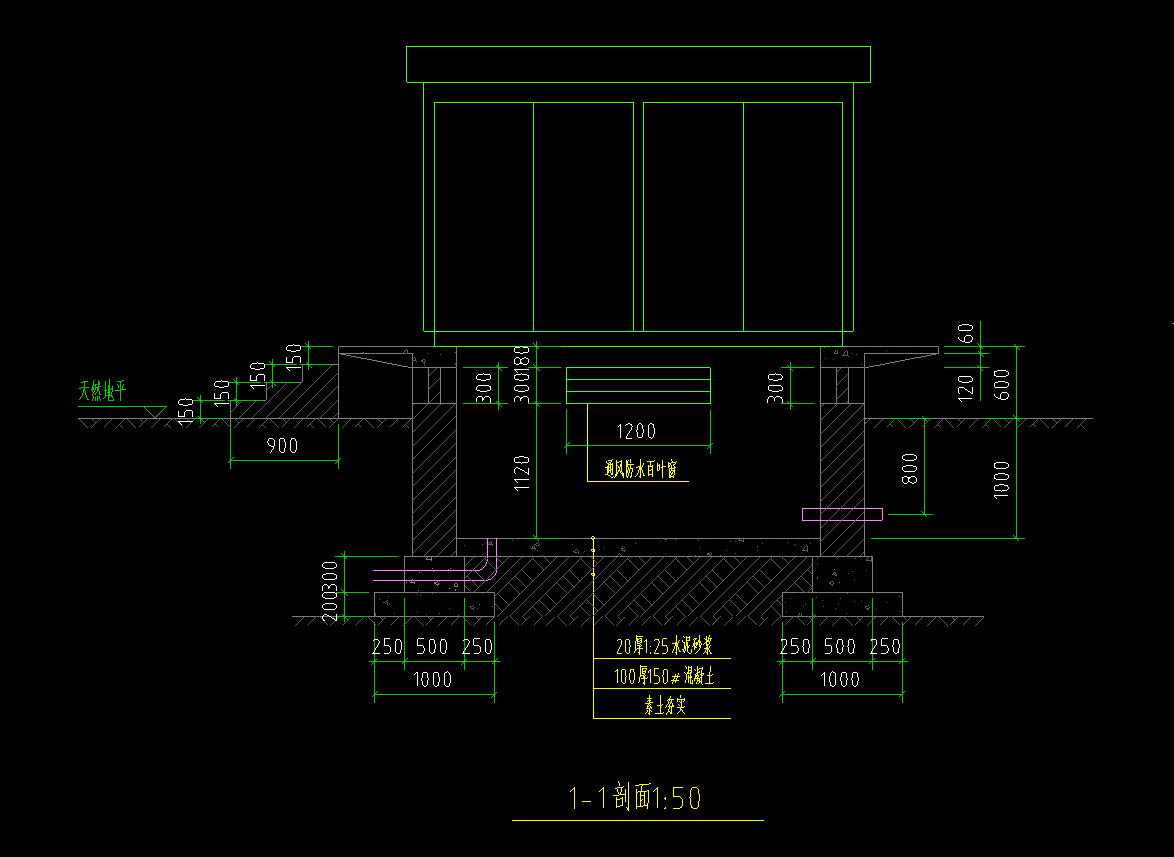

1、本圖適用于都江堰630kva箱式變電站的布置與安裝,僅供參考示意;

2、630kva箱變底框尺寸應根據設備訂貨后確定,其基礎應作相應修訂;

3、箱變基礎四周留有通風防水百葉窗,通風防水百葉窗應加裝鋼紗網(4x4);

4、基礎應能承受3~6噸箱變重量,不產生變形和沉降;

5、高低壓電纜進出線口,待箱變安裝完畢后應封閉;

6、此圖應經電業部門審核通過后方可施工。

7、本都江堰630kva箱變尺寸僅作示意,準確尺寸應以箱變廠家提供數據為準。
