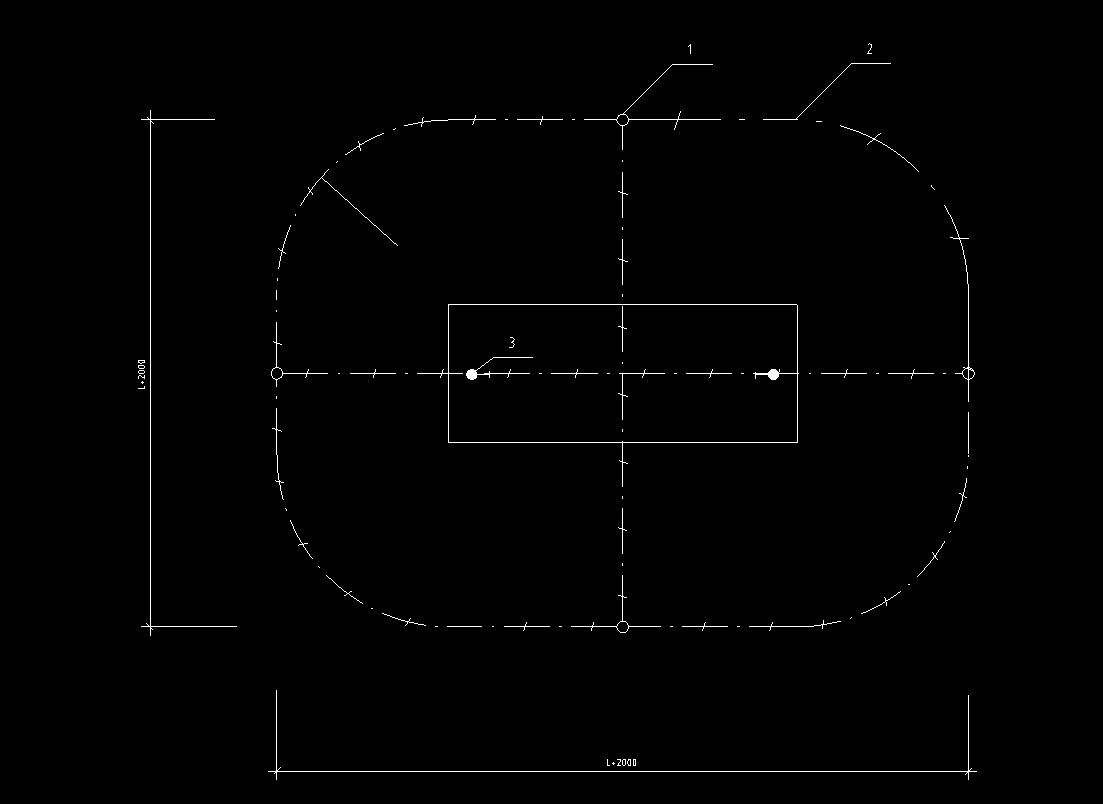

說明:

1.都江堰630kva箱變采用水平和垂直接地的混合接地網,接地體長 2.5米,接地體間距按大于5米布置,接地網埋深在凍土層以

下,接地體從凍土層以下垂直打入地中。若不能確定凍土層深度時,接地網埋深至少應在地下0.8米處。

2.接地網建成后應實測接地電阻,接地電阻應小于4Ω,經測試達不到要求的,則應補打接地極或延長接地連線,或采用降阻劑,使接地電阻滿足規程要求。

3.都江堰630kva箱變內所有電氣設備外殼、鐵件應用 50X5mm熱鍍鋅扁鋼與接地網可靠連接,接地連線應與箱體下面的槽鋼

焊接牢固,接地連線應與接地極焊接牢固,凡焊接處均應刷防腐劑。

4.都江堰630kva箱變接地安裝還可參見08D800 P79。
