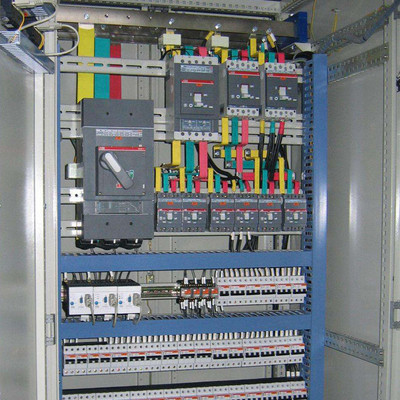

在低壓開關柜中，GGD作為成套開關設備中應用非常廣泛的柜型之一，大家做配電預算中遇到也是很正常了，但是很多新入門的同學們并不是很了解GGD開關柜結構，今天就給大家說說銅排的使用情況。

       GGD按用功能分為三種：進線柜、饋線柜、電容柜，就根據這三種柜子做一下銅排使用情況的說明。

       首先是進線柜（三級開關）打個比方，進線柜有：A柜頂進線，柜頂進線要用ABCN四相母排出頂200mm左右，斷路器上端ABC三相單排出柜頂在1.5M一條左右，零排N則需要從柜底伸到柜頂出去，加上中間需要折彎固定，一般在2.5M左右。

B柜側進線 柜側進線的話斷路器上端ABC三相0.8米就夠了，回流排ABC三相每根在1.5M左右，加上斷路器下端搭接排平均0.5M左右，零排2米就夠。

       側進線ABC三相（1.2+1.5+0.5）*3=9.9米+零排N需要2米

C柜底進（一般都是電纜進線） 下進線的話上端ABC三相1.2米，下端0.7米，零排母排上接線（GGD柜型中很少見）

下進線（1.2+0.8）*3=6米

        這是進線柜的銅排一般情況下的使用情況，但是在實際做銅排時，根據不同情況，使用量有大幅度增減。比如帶進線帶計量的話，因為多了一個計量室，斷路器下移0.5米左右，三相銅排就直接多了3米，還有就是進線帶刀開關的情況下銅排多2米左右。進線柜水平母排長度在0.3米左右，不帶回流的柜寬的一般，地排按柜寬的長度算。結合銅排的廢料等情況在報價過程中常規的

進線柜都按統一的：ABC相排12米，零排2.5米，ABC母排1.5米，零排地排母排柜寬，雙排雙倍（聯鎖柜雷同，零排的分支排不需要報）

        GGD出線柜基本都一樣，只是出線回路有多有少。一般刀開關上端至母排ABC三相加起來1.5米，刀開關下端1.2米，加上出線開關匯流橫排2米（1米寬的2.5米，1.2米寬的3米算），如果雙刀的話刀開關上下端雙倍，橫排不變。出線柜空開上端分支排0.8米一個算，大小根據空開型號選擇。

        出線柜單刀1.5+1.2+2=4.7米空開上端分支排0.8米*回路數一般在報價過程中，塑殼上端分支排很少報進去，

出線柜主排直接按6米，水平母排及零地排按柜寬報。雙刀開關按10米，還有就是柜寬1.2米的話就要按照7米一臺報價。

GGD電容柜 刀開關上端1.5米，下端1.2米，匯流橫排2米即：電容柜1.5+1.2+2=4.7米報價過程中按電容柜相排5米，水平母排及零地排按柜寬報，柜寬1.2米的話按6米一臺報價。
